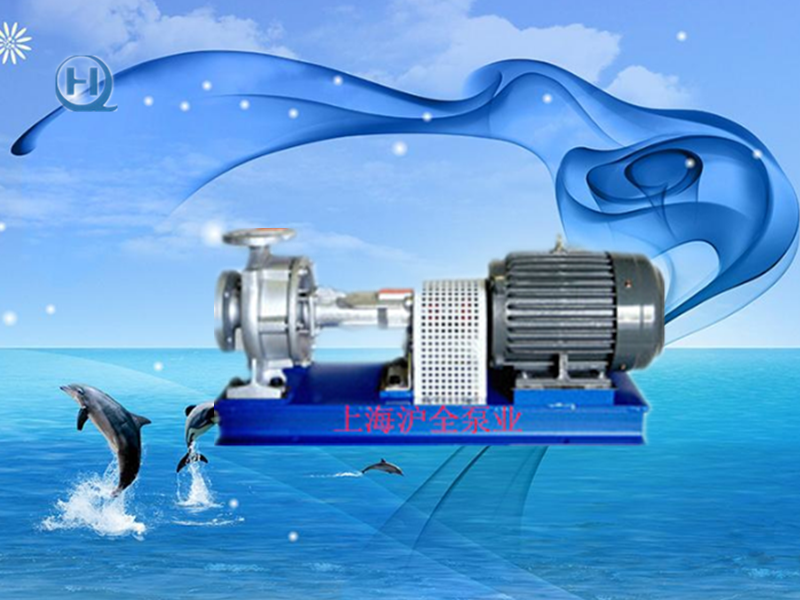

导热油泵
一、产品概述：LQRY型导热油泵在我国载热体加热系统中得到广泛的使用，已经进入石油、化工、橡胶、塑料、制药、纺织、印染、筑路、食品等各个工业领域，主要用于输送不含固体颗粒的弱腐性高温液体，使用温度≤370℃，是一种理想的热油循环泵。
二、产品特点：LQRY型导热油泵是本单位消化吸收国外油泵的基础上研制的第二代产品，基本结构形式为单级单吸悬臂式脚支撑结构，泵的进口为轴向吸入，出口为中心垂直向上，和电机同装于底座上。
LQRY型导热油泵的支撑采用了双端球轴承支撑的结构形式，前端采用润滑油润滑，后端采用润滑脂润滑，中间有一导油管，用以随时观察密封情况和回收导热油。
采用自热散热结构，改变了传统的水冷却结构，使结构简单，体积小，节约运行费用、性能好，使用可靠。
LQRY型导热油泵，(1)采用填料密封和机械密封相结合的形式，填料密封用耐高温的填料，具有良好的热态适应性，而机械密封则采用机械强度高，耐腐蚀性好的硬质合金材料，保证了高温情况下的密封性能。
(2)采用第三代聚四氟乙烯(简称PTFE)做唇形密封使密封性能产生了飞跃，比橡胶类密封可靠性提高25倍耐腐蚀性能极强。
三、型号意义：
例如：LQRY100-65-240
LQRY导热油泵代号
100-吸入口直径(mm)
65-排出口直径(mm)
240-叶轮名义直径(mm)
产品关键字：导热油泵 不锈钢油泵选型 自吸油泵参数
导热油泵,不锈钢油泵选型,自吸油泵参数
LQRY型导热油泵性能参数
|
型号
|
流量
(m3/h) |
扬程
(m) |
电机功率
(kw) |
转速
(r/min) |
效率
(%) |
汽蚀余量
(m) |
|
LQRY26-20-100
|
4.5
|
15
|
0.75
|
2825
|
40
|
0.8
|
|
LQRY50-32-150
|
8
|
22
|
1.5
|
2740
|
42
|
1.6
|
|
LQRY50-32-160
|
10
|
25
|
2.2
|
2840
|
42
|
1.8
|
|
LQRY50-50-170
|
12.5
|
32
|
3
|
2880
|
45
|
2.5
|
|
LQRY65-40-160
|
12.5
|
32
|
4
|
2890
|
45
|
2.2
|
|
LQRY65-50-180
|
32
|
32
|
5.5
|
2900
|
52
|
2.7
|
|
LQRY80-50-180
|
40
|
40
|
7.5
|
2900
|
63
|
3.1
|
|
LQRY100-65-190
|
60
|
38
|
11
|
2930
|
68
|
3.9
|
|
LQRY100-65-200
|
80
|
40
|
15
|
2930
|
70
|
3.5
|
|
LQRY100-65-220
|
60
|
50
|
15
|
2930
|
68
|
3.9
|
|
LQRY100-65-230
|
100
|
55
|
22
|
2940
|
70
|
3.6
|
|
LQRY100-65-240
|
100
|
70
|
30
|
2950
|
69.8
|
4.1
|
|
LQRY100-65-257
|
100
|
80
|
37
|
2950
|
67
|
3.6
|
|
LQRY125-80-250
|
100
|
60
|
45
|
2970
|
74.2
|
5
|
|
LQRY125-100-250
|
200
|
60
|
55
|
2970
|
76.4
|
6
|
|
LQRY125-100-257
|
260
|
70
|
75
|
2970
|
77.1
|
6.8
|
|
LQRY125-100-270
|
300
|
70
|
90
|
2970
|
78.2
|
8
|
|
型 号 |
电机型号 |
油泵外形及安装尺寸 |
|||||||||||||||||
|
L |
L1 |
L2 |
L3 |
B1 |
B2 |
B3 |
A |
a |
h1 |
h2 |
H1 |
H2 |
D1 |
D2 |
n1/d1 |
n2/d2 |
n3/d3 |
||
|
26-20-100
|
Y801-2/0.75 |
700 |
630 |
108 |
415 |
200 |
230 |
270 |
75 |
80 |
95 |
25 |
290 |
180 |
85 |
75 |
4/14 |
4/14 |
4/14 |
|
50-32-150 |
Y90S-2/1.5 |
800 |
700 |
80 |
525 |
180 |
248 |
295 |
80 |
90 |
132 |
40 |
365 |
210 |
125 |
100 |
6-17.5 |
4-17.5 |
4-16 |
|
50-32-160 |
Y90L-2/2.2 |
||||||||||||||||||
|
65-40-160 |
Y100L-2/3 |
1000 |
810 |
110 |
590 |
280 |
360 |
410 |
100 |
150 |
420 |
240 |
145 |
110 |
8-17.5 |
4-20 |
|||
|
50-50-170 |
Y112M-2/4 |
845 |
122.5 |
600 |
355 |
360 |
410 |
152 |
442 |
247 |
125 |
6-17.5 |
|||||||
|
65-50-180 |
Y132S1-2/5.5 |
1100 |
900 |
120 |
660 |
300 |
380 |
440 |
160 |
410 |
245 |
160 |
|||||||
|
80-50-180 |
Y132S2/2/7.5 |
||||||||||||||||||
|
|
Y160M1-2/11 |
1200 |
1049 |
730 |
355 |
440 |
510 |
110 |
120 |
180 |
510 |
285 |
180 |
145 |
8-20 |
8-17.5 |
4-22 |
||
|
100-65-220 |
Y160M1-2/15 |
||||||||||||||||||
|
100-65-200A |
Y160M1-2/15 |
||||||||||||||||||
|
100-65-230 |
Y180M-2/22 |
1300 |
1180 |
145 |
930 |
415 |
495 |
570 |
115 |
125 |
200 |
570 |
320 |
||||||
|
125-100-200 |
Y180M-2/22 |
220 |
180 |
||||||||||||||||
|
100-65-240 |
Y200L1-2/30 |
1400 |
180 |
145 |
|||||||||||||||
|
100-65-257 |
Y200L2-2/37 |
||||||||||||||||||
|
125-100-220 |
Y200L2/2/37 |
220 |
180 |
||||||||||||||||
|
125-80-250 |
Y225M-2/45 |
1513 |
1245 |
152 |
480 |
540 |
620 |
140 |
144 |
225 |
45 |
620 |
345 |
160 |
8-22 |
4-24 |
|||
|
125-100-250 |
Y250M/2/55 |
1580 |
1400 |
230 |
550 |
600 |
690 |
654 |
370 |
190 |
8-22 |
||||||||
|
125-100-257 |
Y280S-2/75 |
1628 |
1510 |
275 |
960 |
540 |
620 |
695 |
150 |
230 |
50 |
725 |
438 |
||||||
|
125-100-260 |
Y280S1-2/90 |
||||||||||||||||||
|
125-100-270 |
Y280S1-2/90 |
1628 |
1510 |
275 |
960 |
540 |
620 |
695 |
150 |
144 |
230 |
50 |
725 |
438 |
220 |
190 |
8-22 |
8-22 |
4-24 |
|
150-125-270 |
Y351S-2/110 |
1818 |
1590 |
250 |
1090 |
628 |
720 |
780 |
145 |
150 |
230 |
45 |
750 |
440 |
240 |
210 |
8-22 |
8-17.5 |
|
