立式管道多级泵

商品详情

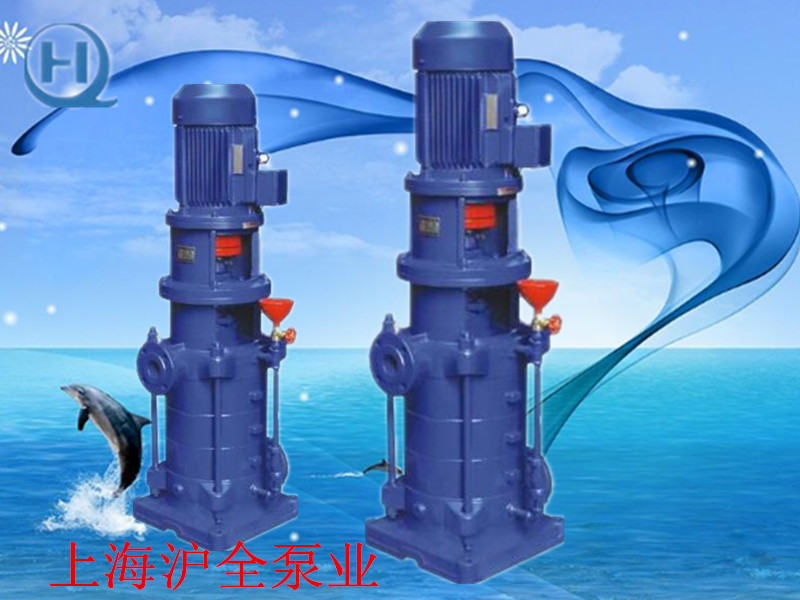

一、产品概述：LG型高层建筑多级给水泵，系立式单吸多级分段式离心泵，供输送常温清水及物理化学性质类似于清水的液体。

LG型高层建筑多级给水泵为立式安装，电机轴与泵轴通过爪型连轴器联接，具有结构紧凑、噪音低、占地面积小等优点。

二、产品用途：LG型高层建筑多级给水泵主要应用于高层建筑供水，也可应用于厂矿、企业给排水以及低压锅炉循环用水。

三、产品特点：

1、水力模型先进：效率高，性能范围广。

2、更少的运行、维修费用：采用优质机械密封，耐磨损、无泄漏、使用寿命长，故障率低，具有更少的运行维修费用。

3、独特部件、降低噪音：独特的水力部件设计，良好的过流性能，最大地减少流动噪音。

4、立式结构，占地面积小。

产品关键字：立式多级泵 GDL多级泵 CDLF多级泵

四、技术参数：

流量：3.0-50m3/h；

扬程：20-150m；

功率：0.75-30kw；

转速：2900r/min；

口径：φ25-φ80；

温度范围：0-+80℃；

工作压力：≤1.2Mpa。

五、型号意义：

例如：65LG36-20×6

65-泵进出口直径(mm)

LG-立式多级分段离心泵

36-流量(m3/h)

20-单级扬程(m)

6-级数

LG型高层建筑多级给水泵性能参数

六、型号意义：

CDLF-轻型立式多级离心泵

F-过流部件为不锈钢(304或316)

2-额定流量(m3/h)70级数X10

CDLF轻型多级离心泵性能参数

型号		级数		口径mm		流量 m3/h		扬程 m	功率 kw	转速 r/min	汽蚀余量 m
25LG3-10		2		25		3		20	0.75	2900	2
		3						30	1.1
		4						40	1.5
		5						50	1.5
		6						60	2.2
		7						70	2.2
		8						80	2.2
		9						90	2.2
		10						100	3
		11						110	3
		12						120	4
		13						130	4
		14						140	4
		15						150	4
32LG6.5-15		2		32		6.5		30	1.5	2900	2.4
		3						45	2.2
		4						60	3
		5						75	4
		6						90	4
		7						105	5.5
		8						120	5.5
40LG12-15		2		40		12		30	2.2	2900	2.9
		3						45	3
		4						60	4
		5						75	5.5
		6						90	5.5
		7						105	7.5
		8						120	7.5
50LG24-20		2		50		24		40	5.5	2900	3.1
		3						60	7.5
		4						80	11
		5						100	11
		6						120	15
65LG36-20		2		65		36		40	7.5	2900	3.4
		3				60		11
		4				80		15
		5				100		18.5
		6				120		22
80LG50-20		2		80		50		40	11	2900	3.8

型号	级数		流量				扬程 m	效率 %	电机功率 KW	转速 r/min
			m 3 /h		L/S
25LG3-10 (LG-B)	2		3.0		0.83		20	42	0.75	2900
	3		3.0		0.83		30	42	1.1	2900
	4		3.0		0.83		40	42	1.5	2900
	5		3.0		0.83		50	42	1.5	2900
	6		3.0		0.83		60	42	2.2	2900
	7		3.0		0.83		70	42	2.2	2900
	8		3.0		0.83		80	42	2.2	2900
	9		3.0		0.83		90	42	2.2	2900
	10		3.0		0.83		100	42	3.0	2900
	11		3.0		0.83		110	42	3.0	2900
	12		3.0		0.83		120	42	4.0	2900
	13		3.0		0.83		130	42	4.0	2900
	14		3.0		0.83		140	42	4.0	2900
	15		3.0		0.83		150		4.0	2900
32LG6.5-15 (LG-B)	2		6.5		1.81		30	53	1.5	2900
	3		6.5		1.81		45	53	2.2	2900
	4		6.5		1.81		60	53	3.0	2900
	5		6.5		1.81		75	53	4.0	2900
	6		6.5		1.81		90	53	4.0	2900
	7		6.5		1.81		105	53	5.5	2900
	8		6.5		1.81		120	53	5.5	2900
	9		6.5		1.81		135	53	5.5	2900
	10		6.5		1.81		150	53	7.5	2900
40LG6-15 (LG-B)	2		6		1.67		30	53	1.5	2900
	3		6		1.67		45	53	2.2	2900
	4		6		1.67		60	53	2.2	2900
	5		6		1.67		75	53	3	2900
	6		6		1.67		90	53	3	2900
	7		6		1.67		105	53	4	2900
	8		6		1.67		120	53	4	2900
	9		6		1.67		135	53	5.5	2900
	10		6		1.67		150	53	5.5	2900
	11		6		1.67		160	53	7.5	2900
	12		6		1.67		180	53	7.5	2900
40LG12-15 (LG-B)	2		12		3.33		30	60	2.2	2900
	3		12		3.33		45	60	3.0	2900
	4		12		3.33		60	60	4.0	2900
	5		12		3.33		75	60	5.5	2900
	6		12		3.33		90	60	5.5	2900
	7		12		3.33		105	60	7.5	2900
	8		12		3.33		120	60	7.5	2900
	9		12		3.33		135	60	11.0	2900
	10		12		3.33		150	60	11.0	2900
50LG18-20 (LG-B)	2		18		5		40	69	4	2950
	3		18		5		60	69	5.5	2950
	4		18		5		80	69	7.5	2950
	5		18		5		100	69	11	2950
	6		18		5		120	69	11	2950
	7		18		5		140	69	15	2950
	8		18		5		160	69	15	2950
50LG24-20 (LG-B)	2		24		6.67		40	69	5.5	2950
	3		24		6.67		60	69	7.5	2950
	4		24		6.67		80	69	11.0	2950
	5		24		6.67		100	69	11.0	2950
	6		24		6.67		120	69	15.0	2950
	7		24		6.67		140	69	15.0	2950
	8		24		6.67		160	69	18.5	2950
65LG25-20 (LG-B)	2		25		6.95		40	69	5.5	2950
	3		25		6.95		60	69	7.5	2950
	4		25		6.95		80	69	11	2950
	5		25		6.95		100	69	15	2950
	6		25		6.95		120	69	15	2950
	7		25		6.95		140	69	18.5	2950
	8		25		6.95		160	69	18.5	2950
65LG36-20 (LG-B)	2		36		10.0		40	72.5	7.5	2950
	3		36		10.0		60	72.5	11.0	2950
	4		36		10.0		80	72.5	15	2950
	5		36		10.0		100	72.5	18.5	2950
	6		36		10.0		120	72.5	22	2950
	7		36		10.0		140	72.5	22	2950
	8		36		10.0		160	72.5	30	2950
80LG40-20 (LG-B)	2		40		11.1		40	73	7.5	2950
	3		40		11.1		60	73	11	2950
	4		40		11.1		80	73	15	2950
	5		40		11.1		100	73	18.5	2950
	6		40		11.1		120	73	22	2950
	7		40		11.1		140	73	30	2950
	8		40		11.1		160	73	30	2950
80LG50-20 (LG-B)	2		50		13.9		40	75	11.0	2950
	3		50		13.9		60	75	15.0	2950
	4		50		13.9		80	75	18.5	2950
	5		50		13.9		100	75	22	2950
	6		50		13.9		120	75	30	2950
	7		50		13.9		140	75	30	2950
	8		50		13.9		160	75	37	2950
80LG72-20 (LG-B)	2		72		20		40	73.3	15	2950
	3		72		20		60	73.3	18.5	2950
	4		72		20		80	73.3	30	2950
	5		72		20		100	73.3	30	2950
	6		72		20		120	73.3	37	2950
	7		72		20		140	73.3	45	2950
	8		72		20		160	73.3	55	2950

立式多级泵,GDL多级泵,CDLF多级泵

故障现象

可能产生的原因

排除方法

水泵不吸水压力表和
真空表指针剧烈跳动

1、灌注引水不够

2、管路与仪表联接处漏气

3、吸程过高

1、检查底阀是否漏水,再灌足引水

2、拧紧漏气处

3、降低吸水高度

水泵不吸水真空表
表示高度真空

1、底阀没有打开或已堵塞

2、吸水管路阻力太大

3、过滤器堵塞

1、检查底阀

2、更换吸水管

3、清理过滤器

压力表有压力
但仍不出水

1、出水管阻力太大

2、旋转方向不对

3、出口管阀门未开

4、叶轮堵塞

1、检查或缩短水管

2、检查电机,两相互调

3、打开出口阀

4、清除叶轮内的污物

达不到设计流量

1、有空气吸入

2、由于水位降低，淹没深度不够

3、叶轮内有异物堵塞

4、转子部分严重磨损

1、检查漏气部位并排除

2、延长吸水管,加深淹深度

3、拆卸并清除异物

4、更换密封环

泵消耗功率过大

1、机封压得过紧，并发热

2、流量过大

3、回转体与壳体有碰擦

4、泵轴承磨损

5、泵轴弯曲

1、适当放松

2、关小闸门开度

3、修整

4、更换轴承

5、更换或者说校正

泵振动加大

1、叶轮局部有堵塞

2、叶轮破损

3、流量过小

4、泵轴与电动机不同心

5、轴承破损

6、混入空气，发生汽蚀

1、拆卸并清除异物

2、更换

3、稍开出口阀

4、定点找正

5、更换

6、改变吸入位,改善吸水管
