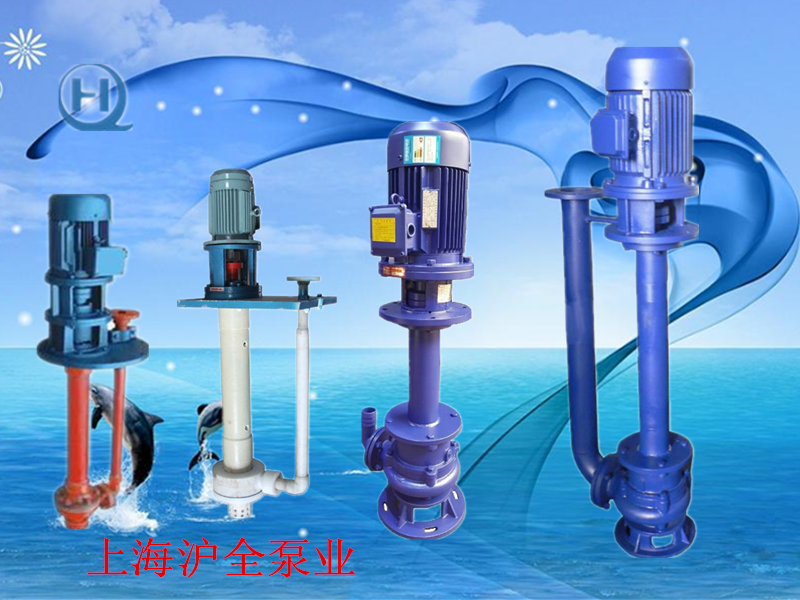

玻璃钢液下泵
一、产品概述：
本单位生产的FSY型、WSY型立式玻璃钢液下泵，1．WSY型泵为立式玻璃钢液下旋涡泵。2．FSY型泵为立式玻璃钢液下离心泵，该泵因伸入贮罐，贮槽的深度长短不同，设计液下深度800mm--3000mm之间任意选择。只要液体高于泵体，即可不灌液而起动送液，平盖板下设有泄漏孔，液体不会向贮罐外泄漏。
FSY型、WSY型立式玻璃钢液下泵与介质接触的零部件，系用聚乙烯醇缩丁醛改性酚醛玻璃纤维，经高温模压成型的酚醛玻璃钢制件，联接管、出液管采用半干法卷制工艺制成的酚醛玻璃钢管，叶轮轴套的装配均用酚醛胶泥和泵轴粘成一体，液下各部装配均用酚醛胶泥粘结，伸入液下全无金属与介质接触，耐腐性能绝对可靠，产品具有轻质、高强、不变形、耐温、耐腐蚀等优良性能，在防腐方面可部分替代含钼不锈钢、钛及钛合金等贵重金属。
FSY型、WSY型立式玻璃钢液下泵在传动和旋转方向：泵通过爪型弹性联轴器由电动机直接驱动，从电动机端看泵为顺时针方向旋转。
二、产品用途：
FSY型、WSY型立式玻璃钢液下泵广泛用于化工、石化、冶炼、染料、农药、制药、稀土、化肥等行业，在贮罐上输送不含悬浮固体颗粒，不易结晶，温度不高于100℃的各种非氧化性酸(盐酸、稀硫酸、甲酸、醋酸、丁酸)等腐蚀介质的最理想设备。
产品关键字：.玻璃钢液下泵 氟塑料液下泵 耐腐蚀液下泵
三、型号意义:
例如：50(W)FSY-35A
50-排出口直径(mm)
W-耐腐蚀旋涡泵
F-耐腐蚀离心泵
S-过流部件为玻璃钢
F-液下泵
35-扬程(m)
A-叶轮外径经第一次切割
FSY型、WSY型立式玻璃钢液下泵性能参数
|
型号
|
流量
|
扬程
(m) |
转速
(r/min) |
功率
(kw) |
叶轮直径
(mm) |
液下深度
(mm) |
||
|
(m3/h)
|
(L/S)
|
|||||||
|
25WSY-22
|
A
型
|
2.88
4.05 6.48 |
0.80
1.12 1.80 |
22
18 15 |
2900
|
2.2
|
120
|
800
至
3000
|
|
25WSY-30
|
2.88
6.48 9.00 |
0.80
1.80 2.52 |
30
20 15 |
2900
|
3
|
120
|
||
|
40WSY-25
|
5.76
8.10 13.32 |
1.60
2.24 3.70 |
25
20 15 |
2900
|
4
|
142
|
||
|
40FSY-18
|
6.48
15.00 21.60 |
1.80
4.17 6.00 |
18
15 12 |
2900
|
2.2
|
132
|
||
|
40FSY-22
|
8.10
15.84 20.00 |
2.24
4.4 5.50 |
22
18 15 |
2900
|
3
|
140
|
||
|
40WSY-50
|
B
型
|
6.48
8.64 14.40 |
1.80
2.40 4.00 |
50
45 35 |
2900
|
7.5
|
144
|
|
|
40FSY-35
|
10
20 30 |
2.8
5.5 8.3 |
34
30 24 |
2900
|
4
|
162
|
||
|
50FSY-35
|
30
45 55 |
8.3
12.5 15.1 |
35
32 28 |
2900
|
7.5
|
182
|
||
|
50FSY-35A
|
25
35 45 |
7.0
9.7 12.5 |
26
25 22 |
2900
|
5.5
|
168
|
||
|
50FSY-20
|
18
30 35 |
5.0
8.3 9.7 |
20
16 12 |
2900
|
4
|
150
|
||
|
80FSY-35
|
56
92 110 |
15.5
25.5 30.5 |
35
29 25 |
2900
|
15
|
184
|
||
|
